Узлы смешения
Смесительные узлы

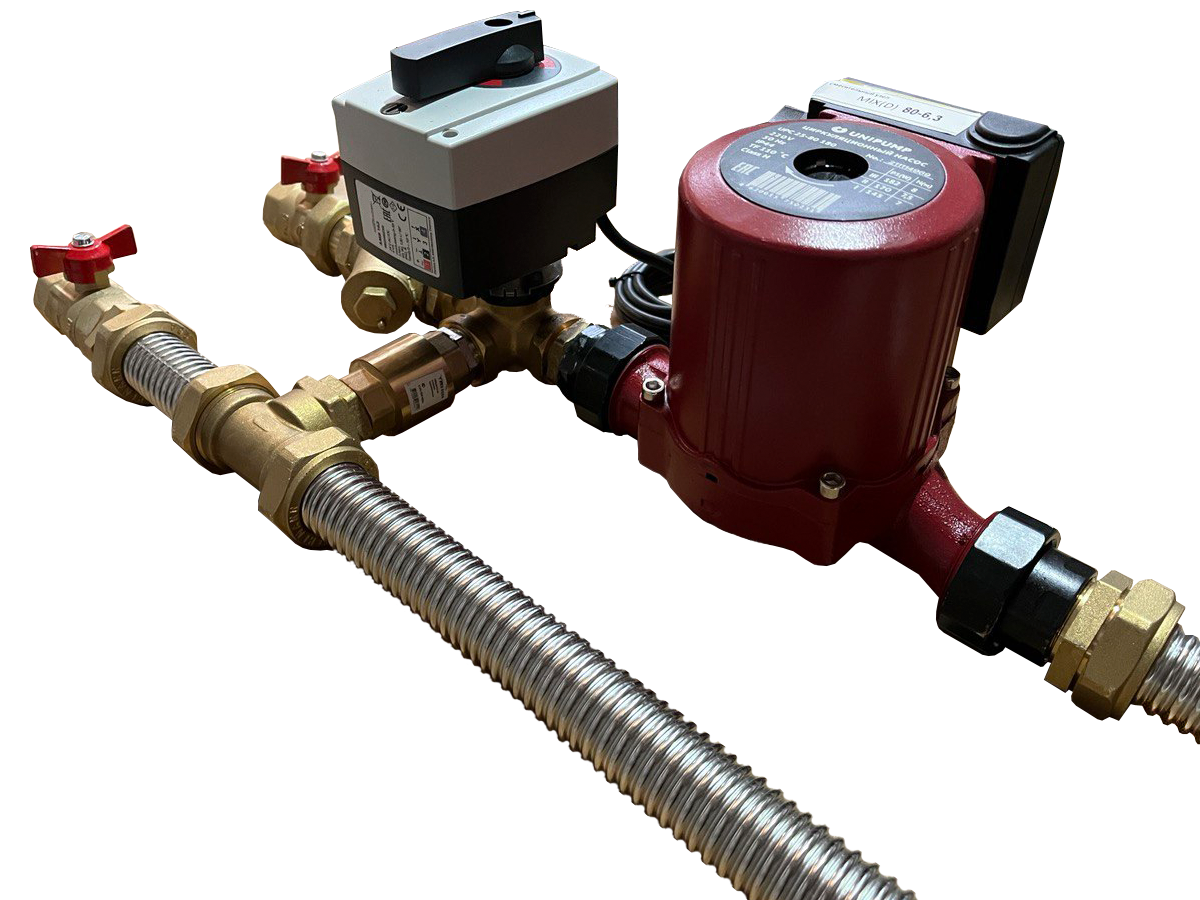

предназначены для регулирования теплопроизводительности водяных нагревателей и производительности охлаждения водяных охладителей, а также для защиты водяных нагревателей от размораживания (при соединении узла с управляющим блоком или иными компонентами системы защиты от замерзания). Смесительный узел допускается устанавливать как внутри, так и снаружи отапливаемого помещения (при использовании в качестве теплоносителя незамерзающих смесей, например раствора этиленгликоля). Конструктивно смесительные узлы разделяются на узлы с 3-х ступенчатым и плавным регулированием трёхходового вентиля подачи теплоносителя, отличаясь при этом только типом сервопривода. Cмесительные узлы MIX комплектуются трехпозиционным приводом, который предназначен для пропорционального регулирования. При температуре теплоносителя выше +110°С применяются смесительные узлы обратной конфигурации, температура обратной воды при этом не должна превышать +110°С.
Максимально допустимое давление теплоносителя: 1 МПа.
Минимальное рабочее давление: 20 кПа.
предназначены для регулирования теплопроизводительности водяных нагревателей и производительности охлаждения водяных охладителей, а также для защиты водяных нагревателей от размораживания (при соединении узла с управляющим блоком или иными компонентами системы защиты от замерзания). Смесительный узел допускается устанавливать как внутри, так и снаружи отапливаемого помещения (при использовании в качестве теплоносителя незамерзающих смесей, например раствора этиленгликоля). Конструктивно смесительные узлы разделяются на узлы с 3-х ступенчатым и плавным регулированием трёхходового вентиля подачи теплоносителя, отличаясь при этом только типом сервопривода. Cмесительные узлы MIX комплектуются трехпозиционным приводом, который предназначен для пропорционального регулирования. При температуре теплоносителя выше +110°С применяются смесительные узлы обратной конфигурации, температура обратной воды при этом не должна превышать +110°С.
Максимально допустимое давление теплоносителя: 1 МПа.
Минимальное рабочее давление: 20 кПа.
ПодробнееОписание

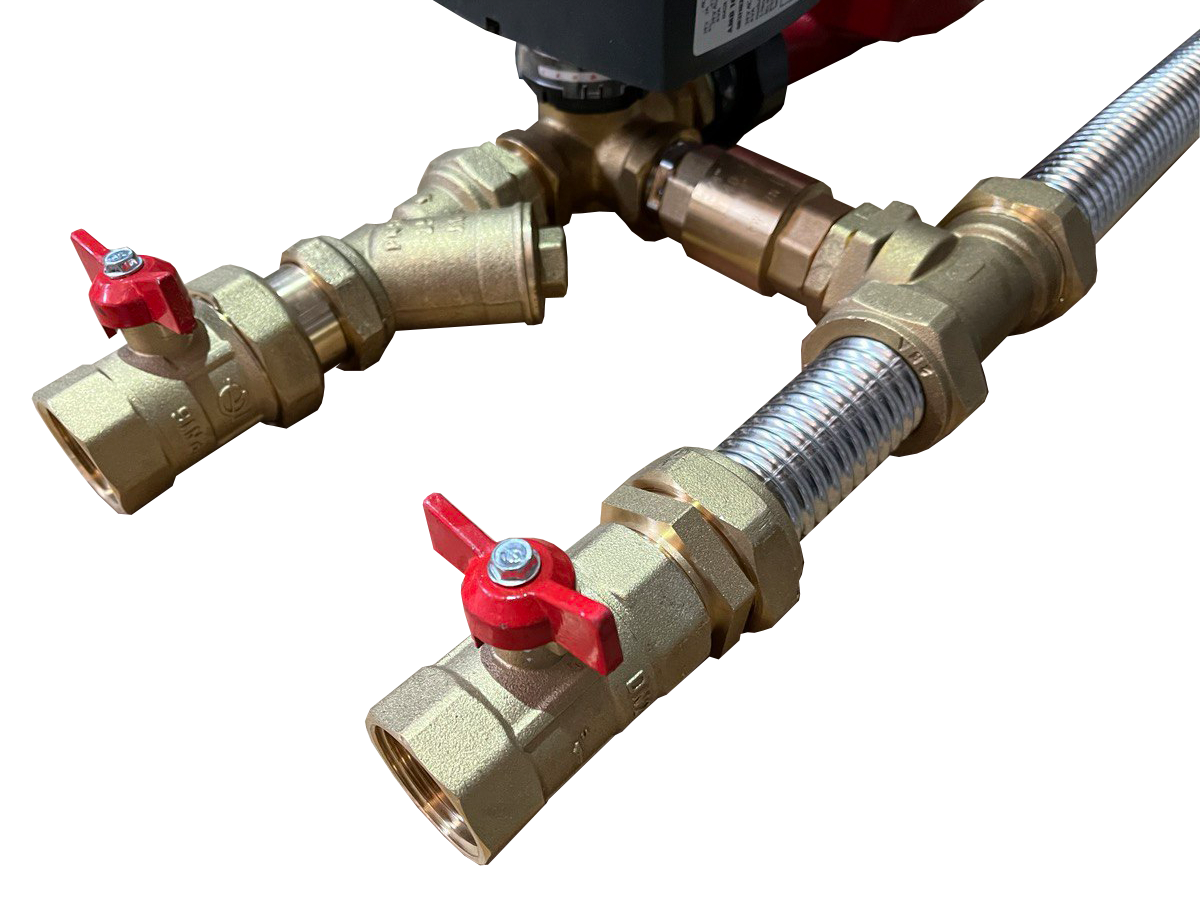

1. Запорные шаровые краны
2. Обратный клапан байпаса
3. Фильтр с отстойником
4. Сервопривод трёхходового вентиля
5. Трёхходовой вентиль
6. Циркуляционный насос
7. Гибкие гофрированные патрубки

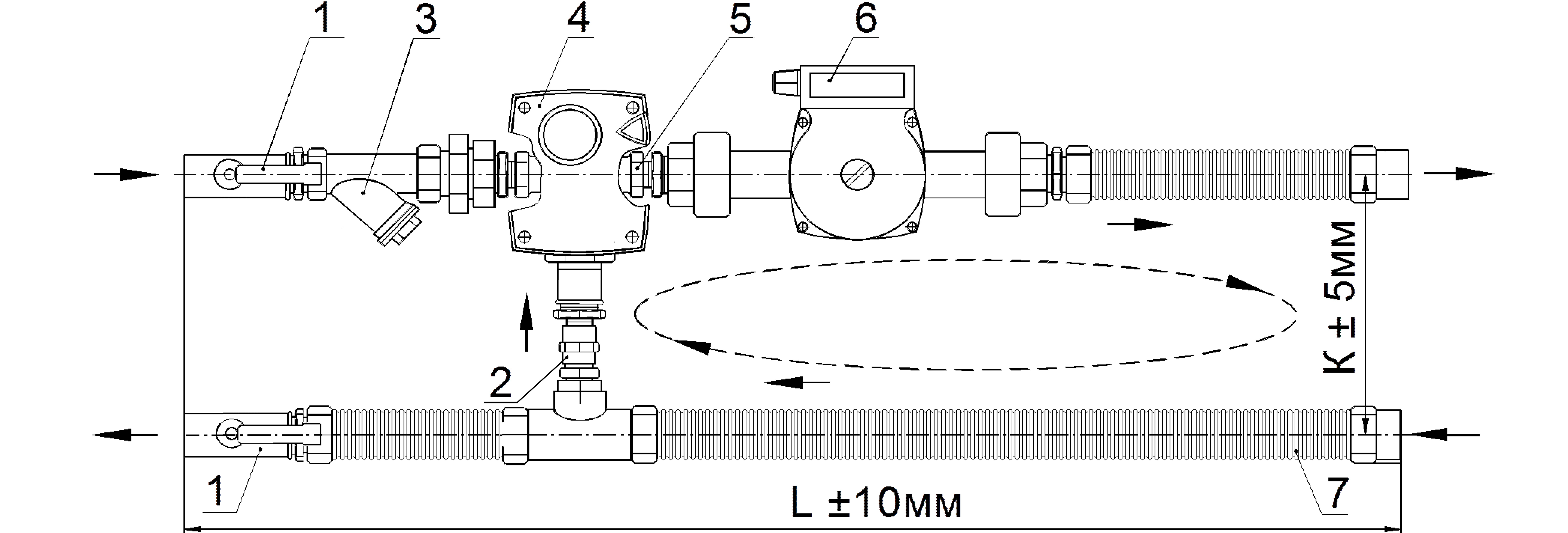

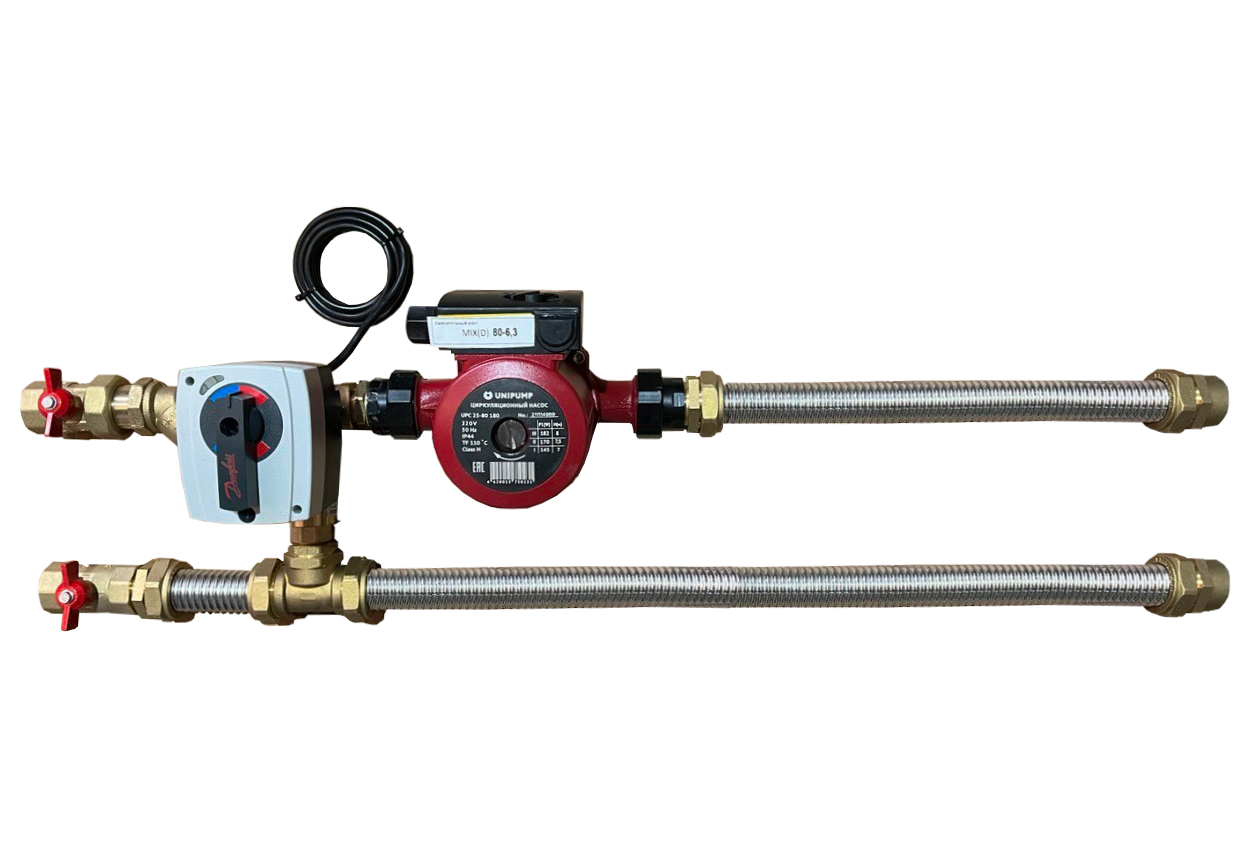

Смесительный узел теплоснабжения

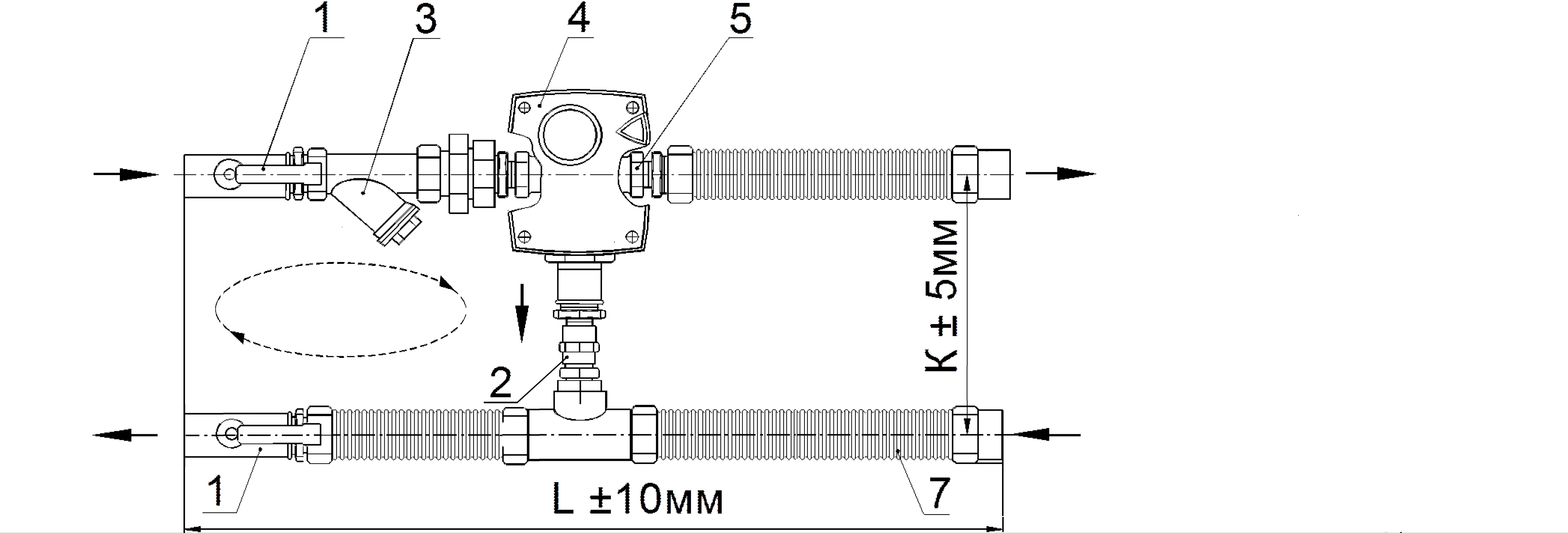

Смесительный узел холодоснабжения
1. Запорные шаровые краны
2. Обратный клапан байпаса
3. Фильтр с отстойником
4. Сервопривод трёхходового вентиля
5. Трёхходовой вентиль
6. -
7. Гибкие гофрированные патрубки
